Conceptos de pgRouting¶

Esta es una guía simple que va a través de los pasos básicos para empezar trabajar con pgRouting. Esta guía cubre:

Grafos ¶

Definición de grafo ¶

Un grafo es un par ordenado \(G = (V ,E)\) donde:

\(V\) es un conjunto de vértices, también llamados nodos.
\(E \subseteq \{( u, v ) \mid u , v \in V \}\)

Hay diferentes tipos de grafos:

Grafo no dirigido
- \(E \subseteq \{( u, v ) \mid u , v \in V\}\)
Grafo no dirigido simple
- \(E \subseteq \{( u, v ) \mid u , v \in V, u \neq v\}\)
Grafo dirigido
- \(E \subseteq \{( u, v ) \mid (u , v) \in (V X V) \}\)
Grafo dirigido simple
- \(E \subseteq \{( u, v ) \mid (u , v) \in (V X V), u \neq v\}\)

Grafos:

No tienen geometrías.
Algunos problemas de teoría de grafos requieren tener pesos, llamados cost en pgRouting.

En pgRouting hay varias maneras de representar in grafo en la base de datos:

Con cost
- (id, source, target, cost)
Con cost y reverse_cost
- (id, source, target, cost, reverse_cost)

Donde:

Columna	Descripción
`id`	Identificador de la asirsta. Requerimiento para mantener consistente la base de datos.
`source`	Identificador de un vértice.
`target`	Identificador de un vértice.
`cost`	Peso de la arista (`source`, `target`): Cuando negativo: la arista (`source`, `target`) no existe en el grafo. `cost` debe existir en la consulta.
`reverse_cost`	Peso de la arista (`target`, `source`) Cuando negativo: la arista (`target`, `source`) no existe en el grafo.

La decisión del grafo de ser directed o undirected es resultado al ejecutar el algoritmo de pgRouting.

Grafo con `cost`¶

El grafo ponderado dirigido, \(G_d(V,E)\):

Datos de l grafo se obtienen mediante una consulta

SELECT id, source, target, cost FROM edges
El conjunto de aristas \(E\)
- \(E = \{(source_{id}, target_{id}, cost_{id}) \text{ cuando } cost_{id} \ge 0 \}\)
- Aristas donde cost es no negativo son parte del grafo.
el conjunto de vértices \(V\)
- \(V = \{source_{id} \cup target_{id}\}\)
- Todos los vértices``source`` y target son parte del grafo.

Grafo dirigido

En un grafo dirigido la arista \((source_{id}, target_{id}, cost_{id})\) tiene direccionalidad: \(source_{id} \rightarrow target_{id}\)

Para los siguientes datos:

SELECT *
FROM (VALUES (1, 1, 2, 5), (2, 1, 3, -3))
     AS t(id, source, target, cost);
 id | source | target | cost
----+--------+--------+------
  1 |      1 |      2 |    5
  2 |      1 |      3 |   -3
(2 rows)

La arista \(2\) (\(1 \rightarrow 3\)) no es parte del grafo.

Los datos se representan en el siguiente grafo:

Grafo no dirigido

En un grafo no dirigido la arista \((source_{id}, target_{id}, cost_{id})\) no tiene direccionalidad: \(source_{id} \frac{\;\;\;\;\;}{} target_{id}\)

En términos de un grafo dirigido es como tener dos aristas: \(source_{id} \leftrightarrow target_{id}\)

Para los siguientes datos:

SELECT *
FROM (VALUES (1, 1, 2, 5), (2, 1, 3, -3))
     AS t(id, source, target, cost);
 id | source | target | cost
----+--------+--------+------
  1 |      1 |      2 |    5
  2 |      1 |      3 |   -3
(2 rows)

Arista \(2\) (\(1 \frac{\;\;\;\;\;}{} 3\)) no es parte del grafo.

Los datos se representan en el siguiente grafo:

Grafo con `cost` y `reverse_cost`¶

El ponderado del grafo dirigido, \(G_d(V,E)\), se define por:

Datos de l grafo se obtienen mediante una consulta

SELECT id, source, target, cost, reverse_cost FROM edges
El conjunto de aristas \(E\):
- \(E = \begin{split} \begin{align} & {\{(source_{id}, target_{id}, cost_{id}) \text{ when } cost_{id} >=0 \}} \\ & \cup \\ & {\{(target_{id}, source_{id}, reverse\_cost_{id}) \text{ when } reverse\_cost_{id} >=0 \}} \end{align} \end{split}\)
- Aristas \((source \rightarrow target)\) done cost es no negativo son parte del grafo.
- Aristas \((target \rightarrow source)\) donde reverse_cost es no negativo son parte del grafo.
El conjunto de vértices \(V\):
- \(V = \{source_{id} \cup target_{id}\}\)
- Todos los vértices``source`` y target son parte del grafo.

Grafo dirigido

En un grafo dirigido ambas aristas tiene direccionalidad

arista \((source_{id}, target_{id}, cost_{id})\) tiene direccionalidad: \(source_{id} \rightarrow target_{id}\)
arista \((target_{id}, source_{id}, reverse\_cost_{id})\) tiene direccionalidad: \(target_{id} \rightarrow source_{id}\)

Para los siguientes datos:

SELECT *
FROM (VALUES (1, 1, 2, 5, 2), (2, 1, 3, -3, 4), (3, 2, 3, 7, -1))
     AS t(id, source, target, cost, reverse_cost);
 id | source | target | cost | reverse_cost
----+--------+--------+------+--------------
  1 |      1 |      2 |    5 |            2
  2 |      1 |      3 |   -3 |            4
  3 |      2 |      3 |    7 |           -1
(3 rows)

Aristas no son parte del grafo:

\(2\) (\(1 \rightarrow 3\))
\(3\) (\(3 \rightarrow 2\))

Los datos se representan en el siguiente grafo:

digraph G {
1 -> 2 [label="1(5)"];
2 -> 1 [label="1(2)"];
3 -> 1 [label="2(4)"];
2 -> 3 [label="3(7)"];
}

Grafo no dirigido

En un grafo dirigido ambas aristas no tiene direccionalidad

Arista \((source_{id}, target_{id}, cost_{id})\) es \(source_{id} \frac{\;\;\;\;\;}{} target_{id}\)
Arista \((target_{id}, source_{id}, reverse\_cost_{id})\) es \(target_{id} \frac{\;\;\;\;\;}{} source_{id}\)
En términos de un grafo dirigido es como tener cuatro aristas:
- \(source_i \leftrightarrow target_i\)
- \(target_i \leftrightarrow source_i\)

Para los siguientes datos:

SELECT *
FROM (VALUES (1, 1, 2, 5, 2), (2, 1, 3, -3, 4), (3, 2, 3, 7, -1))
     AS t(id, source, target, cost, reverse_cost);
 id | source | target | cost | reverse_cost
----+--------+--------+------+--------------
  1 |      1 |      2 |    5 |            2
  2 |      1 |      3 |   -3 |            4
  3 |      2 |      3 |    7 |           -1
(3 rows)

Aristas no son parte del grafo:

\(2\) (\(1 \frac{\;\;\;\;\;}{} 3\))
\(3\) (\(3 \frac{\;\;\;\;\;}{} 2\))

Los datos se representan en el siguiente grafo:

graph G {
1 -- 2 [label="1(5)"];
2 -- 1 [label="1(2)"];
3 -- 1 [label="2(4)"];
2 -- 3 [label="3(7)"];
}

Grafos sin geometrías ¶

Relaciones personales, genealogía, problemas de dependencia de archivos puede ser resueltos usando pgRouting. Esos problemas, normalmente, no vienen con las geometrías asociadas con el grafo.

Ejemplo de Wiki ¶

Resuelva el problema de ejemplo tomado de wikipedia):

Donde:

Problema es encontrar el camino mas corto desde \(1\) a \(5\).
Es un grafo dirigido.
Aunque visualmente se vea con geometrías, el dibujo no es a escala.
- Las geometrías no esta asociadas con los vértices o aristas
Tiene 6 vértices \(\{1,2,3,4,5,6\}\)
Tiene 9 aristas:

\(\begin{split} \begin{align} E = & \{(1,2,7), (1,3,9), (1,6,14), \\ & (2,3,10), (2,4,13), \\ & (3,4,11), (3,6,2), \\ & (4,5,6), \\ & (5,6,9) \} \end{align} \end{split}\)
El grafo puede ser representados de varias maneras por ejemplo:

graph G {
rankdir="LR";
1 [color="red"];
5 [color="green"];
1 -- 2 [label="(7)"];
5 -- 6 [label="(9)"];
1 -- 3 [label="(9)"];
1 -- 6 [label="(14)"];
2 -- 3 [label="(10)"];
2 -- 4 [label="(13)"];
3 -- 4 [label="(11)"];
3 -- 6 [label="(2)"];
4 -- 5 [label="(6)"];
}

Prepara la base de datos ¶

Crea una base de datos para el ejemplo, acceda a la base de datos e instala pgRouting:

$ createdb wiki
$ psql wiki
wiki =# CREATE EXTENSION pgRouting CASCADE;

Crear una tabla ¶

Los elementos básicos necesarios para realizar routing básico en un grafo no dirigido son:

Columna	Tipo	Descripción
`id`	ENTEROS	Identificador de la arista.
`source`	ENTEROS	Identificador del primer vértice de la arista.
`target`	ENTEROS	Identificador del segundo vértice de la arista.
`cost`	FLOTANTES	Peso de la arista (`source`, `target`)

Donde:

ENTEROS:: SMALLINT, INTEGER, BIGINT
FLOTANTES:: SMALLINT, INTEGER, BIGINT, REAL, FLOAT

Usando este diseño de tabla para este ejemplo:

CREATE TABLE wiki (
  id SERIAL,
  source INTEGER,
  target INTEGER,
  cost INTEGER);
CREATE TABLE

Introduzca los datos ¶

INSERT INTO wiki (source, target, cost) VALUES
(1, 2, 7),  (1, 3, 9), (1, 6, 14),
(2, 3, 10), (2, 4, 15),
(3, 6, 2),  (3, 4, 11),
(4, 5, 6),
(5, 6, 9);
INSERT 0 9

En cuentre el camino más corto ¶

Para resolver el ejemplo se usa pgr_dijkstra:

SELECT * FROM pgr_dijkstra(
  'SELECT id, source, target, cost FROM wiki',
  1, 5, false);
 seq | path_seq | start_vid | end_vid | node | edge | cost | agg_cost
-----+----------+-----------+---------+------+------+------+----------
   1 |        1 |         1 |       5 |    1 |    2 |    9 |        0
   2 |        2 |         1 |       5 |    3 |    6 |    2 |        9
   3 |        3 |         1 |       5 |    6 |    9 |    9 |       11
   4 |        4 |         1 |       5 |    5 |   -1 |    0 |       20
(4 rows)

Para ir de \(1\) a \(5\) el camino que atraviesa los siguientes vértices: \(1 \rightarrow 3 \rightarrow 6 \rightarrow 5\)

graph G {
rankdir="LR";
1 [color="red"];
5 [color="green"];
1 -- 2 [label="(7)"];
5 -- 6 [label="(9)", color="blue"];
1 -- 3 [label="(9)", color="blue"];
1 -- 6 [label="(14)"];
2 -- 3 [label="(10)"];
2 -- 4 [label="(13)"];
3 -- 4 [label="(11)"];
3 -- 6 [label="(2)", color="blue"];
4 -- 5 [label="(6)"];
}

Información de vertices ¶

Para obtener la información de los vértices, use pgr_extractVertices – Propuesto

SELECT id, in_edges, out_edges
FROM pgr_extractVertices('SELECT id, source, target FROM wiki');
 id | in_edges | out_edges
----+----------+-----------
  3 | {2,4}    | {6,7}
  5 | {8}      | {9}
  4 | {5,7}    | {8}
  2 | {1}      | {4,5}
  1 |          | {1,2,3}
  6 | {3,6,9}  |
(6 rows)

Grafos con geometrías ¶

Crear una Base de Datos de Ruteo ¶

El primer paso para crear una base de datos y cargar pgRouting en la base de datos.

Típicamente se crea una base de datos para cada proyecto.

Una vez que se tenga una base de datos, cargue sus datos y construya la aplicación de routeo en esa base de datos.

createdb sampledata
psql sampledata -c "CREATE EXTENSION pgrouting CASCADE"

Cargar Datos ¶

Hay varias maneras de cargar tus datos en pgRouting.

Creando manualmente la base de datos.
- Grafos sin geometrías
- Datos Muestra: un pequeño grafo utilizado en los ejemplos de la documentación
Usando osm2pgrouting

Existen varias herramientas de codigo abierto que pueden ayudar, como:

shp2pgsql:

cargador a postgresql de archivos shape

ogr2ogr:

herramienta de conversión de datos vectoriales

osm2pgsql:

cargar datos de OSM a postgresql

Tener en cuenta que estas herramientas no importan los datos a una estructura compatible con pgRouting y cuando esto sucede, la topología necesita ser ajustada.

Rompe en segmentos cada intersección segmento-segmento
Cuando falte, agregue columnas y asigne valores a source, target, cost, reverse_cost.
Conecte un grafo desconectado.
Crea la topología de un grafo completo
Crea uno o mas grafos según la aplicación que se desarrolla.
- Crea un grafo contraído para calles de alta velocidad
- Crear grafos por estado/país

En pocas palabras:

Prepara el grafo

Qué y cómo preparar el grafo, dependerá de la aplicación y/o de la calidad de los datos y/o de lo cerca que esté la información de tener una topología utilizable por pgRouting y/o algunos otros factores no mencionados.

Los pasos para preparar el grafo implican operaciones de geometría utilizando PostGIS y algunos otros implican operaciones de grafos como pgr_contraction para contraer un grafo.

El taller tiene un paso a paso sobre cómo preparar un grafo utilizando datos de Open Street Map, para una pequeña aplicación.

El uso de índices en el diseño de bases de datos en general:

Tener las geometrías indexadas.
Tener indexadas las columnas de identificadores.

Consultar la documentación de PostgreSQL y la documentación de PostGIS.

Construir una topología de ruteo ¶

La información básica para usar la mayoría de las funciones de pgRouting id, source, target, cost, [reverse_cost] es lo que en pgRouting se llama topología de ruteo.

reverse_cost es opcional pero se recomienda encarecidamente tenerlo para reducir el tamaño de la base de datos debido al tamaño de las columnas de geometría. Dicho esto, en esta documentación se utiliza reverse_cost.

Cuando los datos vienen con geometrías y no hay topología de ruteo, entonces este paso es necesario.

Todos los vértices iniciales y finales de las geometrías necesitan un identificador que se almacenará en las columnas source y target de la tabla de los datos. Del mismo modo, cost y reverse_cost necesitan tener el valor de atravesar la arista en ambas direcciones.

Si las columnas no existen, hay que añadirlas a la tabla en cuestión. (véase ALTER TABLE)

La función pgr_extractVertices – Propuesto se utiliza para crear una tabla de vértices basada en el identificador de arista y la geometría de la arista del grafo.

Finalmente, utilizando los datos almacenados en las tablas de vértices, se rellenan los campos source y target.

Consulte Datos Muestra para ver un ejemplo de construcción de una topología.

Los datos procedentes de OSM y utilizando osm2pgrouting <https://github.com/pgRouting/osm2pgrouting>`__ como herramienta de importación, vienen con la topología de ruteo. Ver un ejemplo de uso de ``osm2pgrouting en el workshop.

Ajustar los costes ¶

Para este ejemplo los valores coste y coste_inverso van a ser el doble de la longitud de la geometría.

Actualizar los costes a la longitud de la geometría ¶

Suponer que las columnas cost y reverse_cost de los datos de la muestra representan:

\(1\) cuando la arista existe en el grafo
\(-1\) cuando la arista no existe en el grafo

Utilizando esa información de actualización a la longitud de las geometrías:

UPDATE edges SET
cost = sign(cost) * ST_length(geom) * 2,
reverse_cost = sign(reverse_cost) * ST_length(geom) * 2;
UPDATE 18

Lo que da los siguientes resultados:

SELECT id, cost, reverse_cost FROM edges;
 id |        cost        |    reverse_cost
----+--------------------+--------------------
|                  2 |                  2
|                  2 |                  2
|                  2 |                  2
|                  2 |                 -2
|                  2 |                  2
|                  2 |                 -2
|                  2 |                 -2
|                  2 |                  2
|     2.999999999998 |     2.999999999998
|                  2 |                  2
| 3.4000000000000004 | 3.4000000000000004
|                  2 |                 -2
|                  2 |                  2
|                  2 |                  2
|                  2 |                  2
|                 -2 |                  2
|                  2 |                  2
|                 -2 |                  2
(18 rows)

Tener en cuenta que para poder seguir los ejemplos de la documentación, todo se basa en el grafo original.

Volviendo a los datos originales:

UPDATE edges SET
cost = sign(cost),
reverse_cost = sign(reverse_cost);
UPDATE 18

Actualizar los costes en función de los códigos ¶

Otros conjuntos de datos, pueden tener una columna con valores como

FT flujo de vehículos en la dirección de la geometría
TF flujo del vehículo opuesto a la dirección de la geometría
B flujo de vehículos en ambas direcciones

Preparar una columna de códigos para el ejemplo:

ALTER TABLE edges ADD COLUMN direction TEXT;
ALTER TABLE
UPDATE edges SET
direction = CASE WHEN (cost>0 AND reverse_cost>0) THEN 'B'   /* both ways */
           WHEN (cost>0 AND reverse_cost<0) THEN 'FT'  /* direction of the LINESSTRING */
           WHEN (cost<0 AND reverse_cost>0) THEN 'TF'  /* reverse direction of the LINESTRING */
           ELSE '' END;
UPDATE 18
/* unknown */

Ajuste de los costes en función de los códigos:

UPDATE edges SET
cost = CASE WHEN (direction = 'B' OR direction = 'FT')
       THEN ST_length(geom) * 2
       ELSE -1 END,
reverse_cost = CASE WHEN (direction = 'B' OR direction = 'TF')
       THEN ST_length(geom) * 2
       ELSE -1 END;
UPDATE 18

Lo que da los siguientes resultados:

SELECT id, cost, reverse_cost FROM edges;
 id |        cost        |    reverse_cost
----+--------------------+--------------------
|                  2 |                  2
|                  2 |                  2
|                  2 |                  2
|                  2 |                 -1
|                  2 |                  2
|                  2 |                 -1
|                  2 |                 -1
|                  2 |                  2
|     2.999999999998 |     2.999999999998
|                  2 |                  2
| 3.4000000000000004 | 3.4000000000000004
|                  2 |                 -1
|                  2 |                  2
|                  2 |                  2
|                  2 |                  2
|                 -1 |                  2
|                  2 |                  2
|                 -1 |                  2
(18 rows)

Volviendo a los datos originales:

UPDATE edges SET
cost = sign(cost),
reverse_cost = sign(reverse_cost);
UPDATE 18
ALTER TABLE edges DROP COLUMN direction;
ALTER TABLE

Compruebe la Topología de Ruteo ¶

Hay muchos problemas posibles en un grafo.

Es posible que los datos utilizados no se hayan diseñado teniendo en cuenta el ruteo.
Un grafo tiene unos requisitos muy específicos.
El grafo está desconectado.
Hay intersecciones no deseadas.
El grafo es demasiado grande y hay que contraerlo.
Se necesita un subgrafo para la aplicación.
y muchos otros problemas que el usuario de pgRouting, es decir, el desarrollador de aplicaciones, puede encontrar.

Aristas que se cruzan ¶

Para obtener las aristas que se cruzan:

SELECT a.id, b.id
FROM edges AS a, edges AS b
WHERE a.id < b.id AND st_crosses(a.geom, b.geom);
 id | id
----+----
 13 | 18
(1 row)

Esa información es correcta, por ejemplo, cuando en términos de vehículos, es un túnel o puente cruczando sobre otra carretera.

Puede ser incorrecto, por ejemplo:

Cuando en realidad es una intersección de carreteras, donde los vehículos pueden hacer giros.
En cuanto a las líneas eléctricas, son capaces de cambiar de carretera incluso en un túnel o puente.

Cuando es incorrecta, hay que arreglarla:

Para vehículos y peatones
- Si los datos provienen de OSM y fueron importados a la base de datos utilizando osm2pgrouting, la corrección debe hacerse en el OSM portal y los datos ser importados de nuevo.
- En general, cuando los datos proceden de un proveedor que tiene los datos preparados para el ruteo de vehículos, y hay un problema, los datos deben ser fijados por el proveedor
Para aplicaciones muy específicas
- Los datos son correctos desde el punto de vista de la circulación de vehículos o peatones.
- Los datos necesitan un arreglo local para la aplicación específica.

Una vez analizados uno a uno los cruces, para los que necesitan un arreglo local, hay que dividir las aristas.

SELECT ST_AsText((ST_Dump(ST_Split(a.geom, b.geom))).geom)
FROM edges AS a, edges AS b
WHERE a.id = 13 AND b.id = 18
UNION
SELECT ST_AsText((ST_Dump(ST_Split(b.geom, a.geom))).geom)
FROM edges AS a, edges AS b
WHERE a.id = 13 AND b.id = 18;
         st_astext
---------------------------
 LINESTRING(3.5 2.3,3.5 3)
 LINESTRING(3 3,3.5 3)
 LINESTRING(3.5 3,4 3)
 LINESTRING(3.5 3,3.5 4)
(4 rows)

Hay que añadir las nuevas aristas a la tabla de aristas, actualizar el resto de atributos en las nuevas aristas, eliminar las aristas antiguas y actualizar la topología de encaminamiento.

Añadir aristas divididas ¶

Para cada par de aristas de cruce debe realizarse un proceso similar a éste.

Las columnas insertadas y la forma en que se calculan se basan en la aplicación. Por ejemplo, si las aristas tienen un rasgo nombre, se copiará esa columna.

Para llos cálculos de pgRouting

Se puede utilizar un factor basado en la posición de la intersección de las aristas para ajustar las columnas cost y reverse_cost.
La información de capacidad, utilizada en las funciones Flow - Familia de funciones no necesita cambiar al dividir aristas.

WITH
first_edge AS (
  SELECT (ST_Dump(ST_Split(a.geom, b.geom))).path[1],
    (ST_Dump(ST_Split(a.geom, b.geom))).geom,
    ST_LineLocatePoint(a.geom,ST_Intersection(a.geom,b.geom)) AS factor
  FROM edges AS a, edges AS b
  WHERE a.id = 13 AND b.id = 18),
first_segments AS (
  SELECT path, first_edge.geom,
    capacity, reverse_capacity,
    CASE WHEN path=1 THEN factor * cost
         ELSE (1 - factor) * cost END AS cost,
    CASE WHEN path=1 THEN factor * reverse_cost
         ELSE (1 - factor) * reverse_cost END AS reverse_cost
  FROM first_edge , edges WHERE id = 13),
second_edge AS (
  SELECT (ST_Dump(ST_Split(b.geom, a.geom))).path[1],
    (ST_Dump(ST_Split(b.geom, a.geom))).geom,
    ST_LineLocatePoint(b.geom,ST_Intersection(a.geom,b.geom)) AS factor
  FROM edges AS a, edges AS b
  WHERE a.id = 13 AND b.id = 18),
second_segments AS (
  SELECT path, second_edge.geom,
    capacity, reverse_capacity,
    CASE WHEN path=1 THEN factor * cost
         ELSE (1 - factor) * cost END AS cost,
    CASE WHEN path=1 THEN factor * reverse_cost
         ELSE (1 - factor) * reverse_cost END AS reverse_cost
  FROM second_edge , edges WHERE id = 18),
all_segments AS (
  SELECT * FROM first_segments
  UNION
  SELECT * FROM second_segments)
INSERT INTO edges
  (capacity, reverse_capacity,
    cost, reverse_cost,
    x1, y1, x2, y2,
    geom)
(SELECT capacity, reverse_capacity, cost, reverse_cost,
  ST_X(ST_StartPoint(geom)), ST_Y(ST_StartPoint(geom)),
  ST_X(ST_EndPoint(geom)), ST_Y(ST_EndPoint(geom)),
  geom
  FROM all_segments);
INSERT 0 4

Añadiendo nuevos vértices ¶

Después de añadir todas las aristas de división requeridas por la aplicación, es necesario añadir los vértices recién creados a la tabla de vértices.

INSERT INTO vertices (in_edges, out_edges, x, y, geom)
(SELECT nv.in_edges, nv.out_edges, nv.x, nv.y, nv.geom
FROM pgr_extractVertices('SELECT id, geom FROM edges') AS nv
LEFT JOIN vertices AS v USING(geom) WHERE v.geom IS NULL);
INSERT 0 1

Actualizar la topología de aristas ¶

/* -- set the source information */
UPDATE edges AS e
SET source = v.id
FROM vertices AS v
WHERE source IS NULL AND ST_StartPoint(e.geom) = v.geom;
UPDATE 4
/* -- set the target information */
UPDATE edges AS e
SET target = v.id
FROM vertices AS v
WHERE target IS NULL AND ST_EndPoint(e.geom) = v.geom;
UPDATE 4

Eliminar las aristas sobrantes ¶

Una vez que toda la información significativa que necesita la aplicación se ha transportado a las nuevas aristas, se pueden eliminar las aristas de cruce.

DELETE FROM edges WHERE id IN (13, 18);
DELETE 2

Existen otras opciones para realizar esta tarea, como crear una vista, o una vista materializada.

Actializar la topología de vértices ¶

Para mantener la coherencia del grafo, es necesario actualizar la topología de los vértices

UPDATE vertices AS v SET
in_edges = nv.in_edges, out_edges = nv.out_edges
FROM (SELECT * FROM pgr_extractVertices('SELECT id, geom FROM edges')) AS nv
WHERE v.geom = nv.geom;
UPDATE 18

Comprobación del cruce de aristas ¶

No hay aristas que se crucen en el grafo.

SELECT a.id, b.id
FROM edges AS a, edges AS b
WHERE a.id < b.id AND st_crosses(a.geom, b.geom);
 id | id
----+----
(0 rows)

Grafos desconectados ¶

Para obtener la conectividad del grafo:

SELECT * FROM pgr_connectedComponents(
  'SELECT id, source, target, cost, reverse_cost FROM edges'
);
 seq | component | node
-----+-----------+------
|         1 |    1
|         1 |    3
|         1 |    5
|         1 |    6
|         1 |    7
|         1 |    8
|         1 |    9
|         1 |   10
|         1 |   11
|         1 |   12
|         1 |   13
|         1 |   14
|         1 |   15
|         1 |   16
|         1 |   17
|         1 |   18
|         2 |    2
|         2 |    4
(18 rows)

En este ejemplo, el componente \(2\) está formado por vértices \(\{2, 4\}\) y ambos vértices también forman parte del conjunto de resultados sin salida.

Este grafo debe estar conectado.

Nota

Con el grafo original de esta documentación, habría 3 componentes, ya que la arista de cruce en este grafo es un componente diferente.

Preparar el almacenamiento de la información de conexión ¶

ALTER TABLE vertices ADD COLUMN component BIGINT;
ALTER TABLE
ALTER TABLE edges ADD COLUMN component BIGINT;
ALTER TABLE

Guardar la información de conexión de los vértices ¶

UPDATE vertices SET component = c.component
FROM (SELECT * FROM pgr_connectedComponents(
  'SELECT id, source, target, cost, reverse_cost FROM edges'
)) AS c
WHERE id = node;
UPDATE 18

Guardar la información de conexión de las aristas ¶

UPDATE edges SET component = v.component
FROM (SELECT id, component FROM vertices) AS v
WHERE source = v.id;
UPDATE 20

Obtener el vértice más cercano ¶

Usando pgr_findCloseEdges el vértice más cercano al componente \(1\) es el vértice \(4\). Y la arista más cercana al vértice \(4\) es la arista \(14\).

SELECT edge_id, fraction, ST_AsText(edge) AS edge, id AS closest_vertex
FROM pgr_findCloseEdges(
  $$SELECT id, geom FROM edges WHERE component = 1$$,
  (SELECT array_agg(geom) FROM vertices WHERE component = 2),
  2, partial => false) JOIN vertices USING (geom) ORDER BY distance LIMIT 1;
 edge_id | fraction |                 edge                 | closest_vertex
---------+----------+--------------------------------------+----------------
      14 |      0.5 | LINESTRING(1.999999999999 3.5,2 3.5) |              4
(1 row)

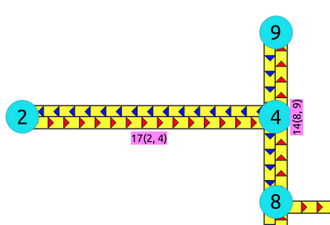

La arista edge se puede utilizar para conectar los componentes, utilizando la información fraction sobre la arista \(14\) para dividir la arista de conexión.

Conectando componentes ¶

Existen tres formas básicas de conectar los componentes

Del vértice al punto inicial de la arista
Desde el vértice hasta el punto final de la arista
Del vértice al vértice más cercano de la arista
- Esta solución requiere dividir el borde.

La siguiente consulta muestra las tres formas de conectar los componentes:

WITH
info AS (
  SELECT
    edge_id, fraction, side, distance, ce.geom, edge, v.id AS closest,
    source, target, capacity, reverse_capacity, e.geom AS e_geom
  FROM pgr_findCloseEdges(
    $$SELECT id, geom FROM edges WHERE component = 1$$,
    (SELECT array_agg(geom) FROM vertices WHERE component = 2),
    2, partial => false) AS ce
  JOIN vertices AS v USING (geom)
  JOIN edges AS e ON (edge_id = e.id)
  ORDER BY distance LIMIT 1),
three_options AS (
  SELECT
    closest AS source, target, 0 AS cost, 0 AS reverse_cost,
    capacity, reverse_capacity,
    ST_X(geom) AS x1, ST_Y(geom) AS y1,
    ST_X(ST_EndPoint(e_geom)) AS x2, ST_Y(ST_EndPoint(e_geom)) AS y2,
    ST_MakeLine(geom, ST_EndPoint(e_geom)) AS geom
  FROM info
  UNION
  SELECT closest, source, 0, 0, capacity, reverse_capacity,
    ST_X(geom) AS x1, ST_Y(geom) AS y1,
    ST_X(ST_StartPoint(e_geom)) AS x2, ST_Y(ST_StartPoint(e_geom)) AS y2,
    ST_MakeLine(info.geom, ST_StartPoint(e_geom))
  FROM info
  /*
  UNION
  -- This option requires splitting the edge
  SELECT closest, NULL, 0, 0, capacity, reverse_capacity,
    ST_X(geom) AS x1, ST_Y(geom) AS y1,
    ST_X(ST_EndPoint(edge)) AS x2, ST_Y(ST_EndPoint(edge)) AS y2,
    edge
  FROM info */
  )
INSERT INTO edges
  (source, target,
    cost, reverse_cost,
    capacity, reverse_capacity,
    x1, y1, x2, y2,
    geom)
(SELECT
    source, target, cost, reverse_cost, capacity, reverse_capacity,
    x1, y1, x2, y2, geom
  FROM three_options);
INSERT 0 2

Revisando componentes ¶

Ignorando la arista que requiere más trabajo. El grafo está ahora totalmente conectado, ya que sólo hay un componente.

SELECT * FROM pgr_connectedComponents(
  'SELECT id, source, target, cost, reverse_cost FROM edges'
);
 seq | component | node
-----+-----------+------
|         1 |    1
|         1 |    2
|         1 |    3
|         1 |    4
|         1 |    5
|         1 |    6
|         1 |    7
|         1 |    8
|         1 |    9
|         1 |   10
|         1 |   11
|         1 |   12
|         1 |   13
|         1 |   14
|         1 |   15
|         1 |   16
|         1 |   17
|         1 |   18
(18 rows)

Contracción de un grafo ¶

El grafo puede reducirse de tamaño utilizando Contraction - Familia de funciones

El cuando contraer dependerá del tamaño del gráfico, de los tiempos de procesamiento, de la corrección de los datos, de la aplicación final o de cualquier otro factor no mencionado.

Un método bastante bueno para saber si la contracción puede ser útil es por el número de callejones sin salida y/o el número de aristas lineales.

En Contraction - Familia de funciones se describe un método completo sobre cómo contraer y cómo utilizar el grafo contraído

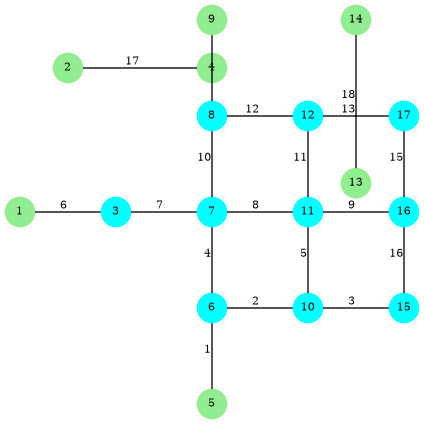

Callejones sin salida ¶

Para obtener los callejones sin salida:

SELECT id FROM vertices
WHERE array_length(in_edges || out_edges, 1) = 1;
 id
----
  1
  5
  9
 13
 14
  2
  4
(7 rows)

Esa información es correcta, por ejemplo, cuando el punto muerto está en el límite del gráfico importado.

Visualmente el nodo \(4\) parece ser el inicio/final de 3 aristas, pero no lo es.

¿Es correcto?

Hay un bordillo tan pequeño:
- ¿Eso no permite a un vehículo utilizar esa intersección visual?
- ¿Es la aplicación para peatones y por lo tanto el peatón puede caminar fácilmente en una acera pequeña?
- ¿Es la aplicación para la electricidad y las líneas eléctricas que se puede extender fácilmente en la parte superior de la acera pequeña?
¿Hay un gran acantilado y desde la vista de las águilas parece que el callejón sin salida está cerca del segmento?

Cuando hay muchos callejones sin salida, para acelerar, se pueden utilizar las funciones de Contraction - Familia de funciones para dividir el problema.

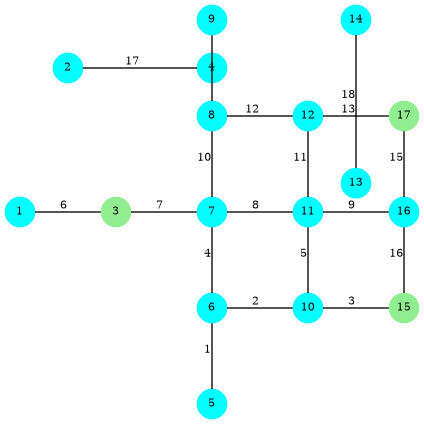

Bordes lineales ¶

Para obtener las aristas lineales:

SELECT id FROM vertices
WHERE array_length(in_edges || out_edges, 1) = 2;
 id
----
  3
 15
 17
(3 rows)

Esta información es correcta, por ejemplo, cuando la aplicación tiene en cuenta los topes o las señales de stop.

Cuando hay muchas aristas lineales, para acelerar, se pueden utilizar las funciones Contraction - Familia de funciones para dividir el problema.

Estructura de la función ¶

Una vez realizado el trabajo de preparación del grafo anterior, es el momento de utilizar un

La forma general de una llamada a una función de pgRouting es:

pgr_<nombre>(Consultas internas, parámetros, [ Parámetros opcionales)

Donde:

Consultas internas: Son parámetros obligatorios que son TEXT que contienen consultas SQL.
Parámetros: Parámetros obligatorios adicionales que necesita la función.
Parámetros opcionales: Son parámetros nombrados no obligatorios que tienen un valor por defecto cuando se omiten.

Los parámetros obligatorios son parámetros de posición, los parámetros opcionales son parámetros nombrados.

Por ejemplo, para esta firma pgr_dijkstra:

pgr_dijkstra(SQL de aristas, salidas, destinos, [directed])

SQL de aristas:
- Es el primer parámetro.
- Es obligatorio.
- Es una consulta interna.
- No tiene nombre, por lo que SQL de aristas da una idea del tipo de consulta interna que hay que utilizar
vid inical:
- Es el segundo parámetro.
- Es obligatorio.
- No tiene nombre, por lo que salida da una idea de lo que debe contener el valor del segundo parámetro.
destino
- Es el tercer parámetro.
- Es obligatorio.
- No tiene nombre, por lo que destino da una idea de lo que debe contener el valor del tercer parámetro
directed
- Es el cuarto parámetro.
- Es opcional.
- Tiene un nombre.

La descripción completa de los parámetros se encuentra en la sección Parámetros de cada función.

Sobrecargas de funciones ¶

Una función puede tener diferentes sobrecargas. Las más comunes se llaman:

Uno a Uno
Uno a Muchos
Muchos a Uno
Muchos a Muchos
Combinaciones

Dependiendo de la sobrecarga, los tipos de los parámetros cambian.

Uno: CUALQUIER-ENTERO
Muchos: ARRAY [CUALQUIER-ENTERO]

Dependiendo de la función, las sobrecargas pueden variar. Pero el concepto de cambio de tipo de parámetro sigue siendo el mismo.

Uno a Uno¶

Cuando se rutea desde:

Desde un vértice inicial
al un vértice final

Uno a Muchos¶

Cuando se rutea desde:

Desde un vértice inicial
a los vértices finales many

Muchos a Uno¶

Cuando se rutea desde:

Desde muchos vértices iniciales
al un vértice final

Muchos a Muchos¶

Cuando se rutea desde:

Desde muchos vértices iniciales
a los vértices finales many

Combinaciones¶

Cuando se rutea desde:

A partir de muchos diferentes vértices de inicio
a muchos diferentes vértices finales
Cada tupla especifica un par de vértices iniciales y un vértice final
Los usuarios pueden definir las combinaciones como deseen.
Necesita una SQL de combinaciones

Consultas Internas ¶

Existen varios tipos de consultas internas válidas y también las columnas devueltas dependen de la función. El tipo de consulta interna dependerá de los requisitos de la función. Para simplificar la variedad de tipos, se utiliza ANY-INTEGER y ANY-NUMERICAL.

Donde:

ENTEROS:: SMALLINT, INTEGER, BIGINT
FLOTANTES:: SMALLINT, INTEGER, BIGINT, REAL, FLOAT

SQL aristas ¶

General ¶

SQL de aristas para

Dijkstra - Familia de funciones
withPoints - Familia de funciones
Bidirectional Dijkstra - Familia de funciones
Componentes - Familia de funciones
Kruskal - Familia de funciones
Prim - Familia de funciones
Algunas funciones no categorizadas

Columna	Tipo	x Defecto	Descripción
`id`	ENTEROS		Identificador de la arista.
`source`	ENTEROS		Identificador del primer vértice de la arista.
`target`	ENTEROS		Identificador del segundo vértice de la arista.
`cost`	FLOTANTES		Peso de la arista (`source`, `target`)
`reverse_cost`	FLOTANTES	-1	Peso de la arista (`target`, `source`) Cuando negativo: la arista (`target`, `source`) no existe, por lo tanto no es parte del grafo.

Donde:

ENTEROS:: SMALLINT, INTEGER, BIGINT
FLOTANTES:: SMALLINT, INTEGER, BIGINT, REAL, FLOAT

General sin `id`¶

SQL de aristas para

Todos los Pares - Familia de Funciones

Columna	Tipo	x Defecto	Descripción
`source`	ENTEROS		Identificador del primer vértice de la arista.
`target`	ENTEROS		Identificador del segundo vértice de la arista.
`cost`	FLOTANTES		Peso de la arista (`source`, `target`)
`reverse_cost`	FLOTANTES	-1	Peso de la arista (`target`, `source`) Cuando negativo: la arista (`target`, `source`) no existe, por lo tanto no es parte del grafo.

Donde:

ENTEROS:: SMALLINT, INTEGER, BIGINT
FLOTANTES:: SMALLINT, INTEGER, BIGINT, REAL, FLOAT

General con (X,Y)¶

SQL de aristas para

Parámetro	Tipo	x Defecto	Descripción
`id`	ENTEROS		Identificador de la arista.
`source`	ENTEROS		Identificador del primer vértice de la arista.
`target`	ENTEROS		Identificador del segundo vértice de la arista.
`cost`	FLOTANTES		Peso de la arista (`source`, `target`) Cuando es negativo: la arista (`source`, `target`) no existe, por lo tanto no es parte del grafo.
`reverse_cost`	FLOTANTES	-1	Peso de la arista (`target`, `source`), Cuando negativo: la arista (`target`, `source`) no existe, por lo tanto no es parte del grafo.
`x1`	FLOTANTES		Coordenada X del vértice `source`.
`y1`	FLOTANTES		Coordenada Y del vértice `source`.
`x2`	FLOTANTES		Coordenada X del vértice `target`.
`y2`	FLOTANTES		Coordenada Y del vértice `target`.

Donde:

ENTEROS:: SMALLINT, INTEGER, BIGINT
FLOTANTES:: SMALLINT, INTEGER, BIGINT, REAL, FLOAT

Flujo ¶

SQL de aristas para Flow - Familia de funciones

SQL de aristas para

Columna	Tipo	x Defecto	Descripción
`id`	ENTEROS		Identificador de la arista.
`source`	ENTEROS		Identificador del primer vértice de la arista.
`target`	ENTEROS		Identificador del segundo vértice de la arista.
`capacity`	ENTEROS		Peso de la arista (`source`, `target`)
`reverse_capacity`	ENTEROS	-1	Peso de la arista (`target`, `source`) Cuando negativo: la arista (`target`, `source`) no existe, por lo tanto no es parte del grafo.

Donde:

ENTEROS:: SMALLINT, INTEGER, BIGINT
FLOTANTES:: SMALLINT, INTEGER, BIGINT, REAL, FLOAT

SQL de aristas para las siguientes funciones de Flow - Familia de funciones

Columna	Tipo	x Defecto	Descripción
`id`	ENTEROS		Identificador de la arista.
`source`	ENTEROS		Identificador del primer vértice de la arista.
`target`	ENTEROS		Identificador del segundo vértice de la arista.
`capacity`	ENTEROS		Capacidad de la arista (`source`, `target`) Cuando negativo: la arista (`target`, `source`) no existe, por lo tanto no es parte del grafo.
`reverse_capacity`	ENTEROS	-1	Capacidad de la arista (`target`, `source`) Cuando negativo: la arista (`target`, `source`) no existe, por lo tanto no es parte del grafo.
`cost`	FLOTANTES		Peso de la arista (`source`, `target`) si existe
`reverse_cost`	FLOTANTES	\(-1\)	Peso de la arista (`target`, `source`) si existe

Donde:

ENTEROS:: SMALLINT, INTEGER, BIGINT
FLOTANTES:: SMALLINT, INTEGER, BIGINT, REAL, FLOAT

SQL Combinaciones ¶

Utilizado en combinación firmas

Parámetro	Tipo	Descripción
`source`	ENTEROS	Identificador del vértice de partida.
`target`	ENTEROS	Identificador del vértice de llegada.

Donde:

ENTEROS:: SMALLINT, INTEGER, BIGINT

SQL restricciones ¶

Columna	Tipo	Descripción
`path`	`ARRAY` [ENTEROS]	Secuencia de identificadores de aristas que forman un camino que no se permite tomar. - Arreglos vacios o `NULL` son ignorados. - Arreglos que tienen `NULL` arrojan una excepción.
`Cost`	FLOTANTES	Costo de tomar el camino prohibido.

Donde:

ENTEROS:: SMALLINT, INTEGER, BIGINT
FLOTANTES:: SMALLINT, INTEGER, BIGINT, REAL, FLOAT

SQL de puntos ¶

SQL de puntos para

withPoints - Familia de funciones

Parámetro	Tipo	x Defecto	Descripción
`pid`	ENTEROS	valor	Identificador del punto. Use con un valor positivo, dado que internamente se convertirá a un valor negativo Si columna esta presente, no puede ser NULL. Si columna no esta presente, un valor secuencial negativo se otorgará automáticamente.
`edge_id`	ENTEROS		Identificador de la arista «más cercana» al punto.
`fraction`	FLOTANTES		El valor en <0,1> que indica la posición relativa desde el primer punto de la arista.
`side`	`CHAR`	`b`	Valor en [`b`, `r`, `l`, `NULL`] que indica si el punto es: A la derecha `r`, A la izquierda l, En ambos lados `b`, `NULL`

Donde:

ENTEROS:: SMALLINT, INTEGER, BIGINT
FLOTANTES:: SMALLINT, INTEGER, BIGINT, REAL, FLOAT

Parámetros ¶

El parámetro principal de la mayoría de las funciones pgRouting es una consulta que selecciona las aristas del grafo.

Parámetro	Tipo	Descripción
SQL de aristas	`TEXT`	SQL de aristas descritas más adelante.

Dependiendo de la familia o categoría de una función tendrá parámetros adicionales, algunos de ellos son obligatorios y otros opcionales.

Los parámetros obligatorios no tienen nombre y deben indicarse en el orden requerido. Los parámetros opcionales son parámetros con nombre y tendrán un valor por defecto.

Párametros para las funciones Via¶

pgr_dijkstraVia - Propuesto

Parámetro	Tipo	x Defecto	Descripción
SQL de aristas	`TEXT`		Consulta SQL como se describe.
vértices	`ARRAY` [ENTEROS]		Arreglo ordenado de identificadores de vértices que serán visitados.
`directed`	`BOOLEAN`	`true`	Cuando `true` el gráfo se considera Dirigido Cuando `false` el gráfico se considera como No Dirigido.
`strict`	`BOOLEAN`	`false`	Cuando `true` si un camino le faltan paradas y regresa EMPTY SET Cuando `false`, ignora las rutas faltantes y devuelve todas las rutas encontradas
`U_turn_on_edge`	`BOOLEAN`	`true`	Cuando `true` saliendo de un vértice visitado no intentará evitar el uso de la arista utilizada para alcanzarlo. En otras palabras, se permite la vuelta en U usando la arista con el mismo identificador. Cuando `false` al salir de un vértice visitado intenta evitar el uso de la arista utilizada para alcanzarlo. En otras palabras, se utiliza la vuelta en U utilizando la arista con el mismo identificador cuando no se encuentra ninguna otra ruta.

Para las funciones de TRSP¶

pgr_trsp - Proposed

Columna	Tipo	Descripción
SQL de aristas	`TEXT`	Consulta SQL como se describe.
SQL de restricciones	`TEXT`	Consulta SQL como se describe.
SQL de combinaciones	`TEXT`	SQL de combinaciones como se describe a abajo
salida	ENTEROS	Identificador del vértice de partida.
salidas	`ARRAY` [ENTEROS]	Arreglo de identificadores de vértices destino.
destino	ENTEROS	Identificador del vértice de partida.
destinos	`ARRAY` [ENTEROS]	Arreglo de identificadores de vértices destino.

Donde:

ENTEROS:: SMALLINT, INTEGER, BIGINT

Columnas de resultados ¶

Hay varios tipos de columnas devueltas que dependen de la función.

Columnas de resultados para una ruta ¶

Se utiliza en funciones que devuelven una solución de ruta

Devuelve el conjunto de (seq, path_seq [, start_vid] [, end_vid], node, edge, cost, agg_cost)

Columna	Tipo	Descripción
`seq`	`INTEGER`	Valor secuencial a partir de 1.
`path_seq`	`INTEGER`	Posición relativa en la ruta. Tiene el valor 1 para el inicio de una ruta.
`start_vid`	`BIGINT`	Identificador del vértice inicial. Se devuelve cuando hay varias vetrices iniciales en la consulta. Muchos a Uno Muchos a Muchos
`end_vid`	`BIGINT`	Identificador del vértice final. Se devuelve cuando hay varios vértices finales en la consulta. Uno a Muchos Muchos a Muchos
`node`	`BIGINT`	Identificador del nodo en la ruta de `start_vid` a `end_vid`.
`edge`	`BIGINT`	Identificador de la arista utilizado para ir del `node` al siguiente nodo de la secuencia de ruta. `-1` para el último nodo de la ruta.
`cost`	`FLOAT`	Costo para atravesar desde `node` usando `edge` hasta el siguiente nodo en la secuencia de la ruta.
`agg_cost`	`FLOAT`	Costo agregado desde `start_vid` hasta `node`.

Se utiliza en las funciones siguientes:

pgr_withPoints - Propuesto

Devuelve el conjunto de (seq, path_seq [, start_pid] [, end_pid], node, edge, cost, agg_cost)

Columna	Tipo	Descripción
`seq`	`INTEGER`	Valor secuencial a partir de 1.
`path_seq`	`INTEGER`	Posición relativa en la ruta. 1 para la primera fila de la secuencia de ruta.
`start_pid`	`BIGINT`	Identificador del vértice/punto inicial de la ruta. Cunado positivo, es el identificador del vértice inicial. Cuando negativo, es el identificador del punto inicial. Regresado en Muchos a Uno y Muchos a Muchos
`end_pid`	`BIGINT`	Identificador d vértice/punto final del camino. Cuando negativo, es el identificador del vertice final. Cuando es negativo, es el identificador del vértice destino. Regresado en Uno a Muchos y Muchos a Muchos
`node`	`BIGINT`	Identificador del nodo en la ruta de `start_pid` a `end_pid`. Cuando es positivo, es el identificador de un vértice. Cuando es negativo, es identificador de un punto.
`edge`	`BIGINT`	Identificador de la arsita utilizada para ir del `node` al siguiente nodo de la secuencia de ruta. -1 para la última fila de la ruta.
`cost`	`FLOAT`	Costo para atravesar desde `node` usando `edge` hasta el siguiente nodo en la secuencia de la ruta. 0 para la primera fila de la secuencia de ruta.
`agg_cost`	`FLOAT`	Costo agregado desde `start_vid` hasta `node`. 0 para la primera fila de la secuencia de ruta.

Se utiliza en las funciones siguientes:

pgr_dijkstraNear - Propuesto

Regresa (seq, path_seq, start_vid, end_vid, node, edge, cost, agg_cost)

Columna	Tipo	Descripción
`seq`	`INTEGER`	Valor secuencial a partir de 1.
`path_seq`	`INTEGER`	Posición relativa en la ruta. Tiene el valor 1 para el inicio de una ruta.
`start_vid`	`BIGINT`	Identificador del vértice inicial de la ruta actual.
`end_vid`	`BIGINT`	Identificador del vértice final de la ruta actual.
`node`	`BIGINT`	Identificador del nodo en la ruta de `start_vid` a `end_vid`.
`edge`	`BIGINT`	Identificador de la arista utilizado para ir del `node` al siguiente nodo de la secuencia de ruta. `-1` para el último nodo de la ruta.
`cost`	`FLOAT`	Costo para atravesar desde `node` usando `edge` hasta el siguiente nodo en la secuencia de la ruta.
`agg_cost`	`FLOAT`	Costo agregado desde `start_vid` hasta `node`.

Varias rutas ¶

Selectivo para múltiples rutas.¶

Las columnas dependen de la llamada a la función.

Conjunto de (seq, path_id, path_seq [, start_vid] [, end_vid], node, edge, cost, agg_cost)

Columna	Tipo	Descripción
`seq`	`INTEGER`	Valor secuencial a partir de 1.
`path_id`	`INTEGER`	Identificador del camino. Tiene valor 1 para el primero de la ruta de `start_vid` a `end_vid`.
`path_seq`	`INTEGER`	Posición relativa en la ruta. Tiene el valor 1 para el inicio de una ruta.
`start_vid`	`BIGINT`	Identificador del vértice inicial. Se devuelve cuando hay varias vetrices iniciales en la consulta. Muchos a Uno Muchos a Muchos Combinaciones
`end_vid`	`BIGINT`	Identificador del vértice final. Se devuelve cuando hay varios vértices finales en la consulta. Uno a Muchos Muchos a Muchos Combinaciones
`node`	`BIGINT`	Identificador del nodo en la ruta de `start_vid` a `end_vid`.
`edge`	`BIGINT`	Identificador de la arista utilizado para ir del `node` al siguiente nodo de la secuencia de ruta. `-1` para el último nodo de la ruta.
`cost`	`FLOAT`	Costo para atravesar desde `node` usando `edge` hasta el siguiente nodo en la secuencia de la ruta.
`agg_cost`	`FLOAT`	Costo agregado desde `start_vid` hasta `node`.

No selectivo para rutas múltiples ¶

Independientemente de la llamada, se devuelven todas las columnas.

pgr_trsp - Proposed

Devuelve el conjunto de (seq, path_id, path_seq, start_vid, end_vid, node, edge, cost, agg_cost)

Columna	Tipo	Descripción
`seq`	`INTEGER`	Valor secuencial a partir de 1.
`path_id`	`INTEGER`	Identificador del camino. Tiene valor 1 para el primero de la ruta de `start_vid` a `end_vid`.
`path_seq`	`INTEGER`	Posición relativa en la ruta. Tiene el valor 1 para el inicio de una ruta.
`start_vid`	`BIGINT`	Identificador del vértice de salida.
`end_vid`	`BIGINT`	Identificador del vértice final.
`node`	`BIGINT`	Identificador del nodo en la ruta de `start_vid` a `end_vid`.
`edge`	`BIGINT`	Identificador de la arista utilizado para ir del `node` al siguiente nodo de la secuencia de ruta. `-1` para el último nodo de la ruta.
`cost`	`FLOAT`	Costo para atravesar desde `node` usando `edge` hasta el siguiente nodo en la secuencia de la ruta.
`agg_cost`	`FLOAT`	Costo agregado desde `start_vid` hasta `node`.

Columnas de resultados de las funciones de costes ¶

Se utiliza en

Conjunto de (start_vid, end_vid, agg_cost)

Columna	Tipo	Descripción
`start_vid`	`BIGINT`	Identificador del vértice de salida.
`end_vid`	`BIGINT`	Identificador del vértice final.
`agg_cost`	`FLOAT`	Costo afregado desde `start_vid` hasta `end_vid`.

Nota

Cuando las columnas del vértice inicial o del destino continen valores negativos, el identificador es para un Punto.

Columnas de resultados para funciones de flujo ¶

SQL de aristas para lo siguiente

Flow - Familia de funciones

Columna	Tipo	Descripción
seq	`INT`	Valor secuencial a partir de 1.
arista	`BIGINT`	Identificador de la arista en la consulta original(edges_sql).
start_vid	`BIGINT`	Identificador del primer vértice de la arista.
end_vid	`BIGINT`	Identificador del segundo vértice de la arista.
flujo	`BIGINT`	Flujo a través del arista en la dirección (`start_vid`, `end_vid`).
residual_capacity	`BIGINT`	Capacidad residual del arista en la dirección (`start_vid`, `end_vid`).

SQL de aristas para las siguientes funciones de Flow - Familia de funciones

pgr_maxFlowMinCost - Experimental

Columna	Tipo	Descripción
seq	`INT`	Valor secuencial a partir de 1.
arista	`BIGINT`	Identificador de la arista en la consulta original(edges_sql).
origen	`BIGINT`	Identificador del primer vértice de la arista.
objetivo	`BIGINT`	Identificador del segundo vértice de la arista.
flujo	`BIGINT`	Flujo a través de la arista en la dirección (origen, destino).
residual_capacity	`BIGINT`	Capacidad residual de la arista en la dirección (origen, destino).
costo	`FLOAT`	El costo de enviar este flujo a través de la arista en la dirección (origen, destino).
agg_cost	`FLOAT`	El costo agregado.

Columnas de resultados para funciones de árbol de expansión ¶

SQL de aristas para lo siguiente

Regresa el conjunto de (edge, cost)

Columna	Tipo	Descripción
`edge`	`BIGINT`	Identificador de la arista.
`cost`	`FLOAT`	Coste para atravezar el borde.

Consejos de Rendimiento ¶

Para las funciones de Ruteo ¶

Para obtener resultados más rápidos, delimitar las consultas a un área de interés para el ruteo.

En este ejemplo, usar una consulta SQL interna que no incluya algunas aristas en la función de ruteo y dentro del área de los resultados.

SELECT * FROM pgr_dijkstra($$
  SELECT id, source, target, cost, reverse_cost from edges
  WHERE geom && (SELECT st_buffer(geom, 1) AS myarea
    FROM edges WHERE id = 2)$$,
  1, 2);
 seq | path_seq | start_vid | end_vid | node | edge | cost | agg_cost
-----+----------+-----------+---------+------+------+------+----------
(0 rows)

Cómo contribuir ¶

Wiki

Edita una página existente Wiki de pgRouting.
O crea una nueva página Wiki
- Crear una página en el Wiki de pgRouting
- Asigne al título un nombre apropiado
Ejemplo

Agregar funcionalidad a pgRouting

Consultar la documentation de desarrolladores

Índices y tablas
